BOITIER DE CONTROLE ELECTRONIQUE - ELECTRONICBOX - VERSION D-BOX

Promotion

189,32 € TTC

210,36 € TTC

-10%

Réf : ZOD749504

AJ Elektronic

50mm x 42mm x 12mm - Conçu spécialement pour les commandes de guidons d'origine ou Custom de style Ness ... avec interrupteurs. Il contrôle le klaxon, les clignotants, le code/phare, relai de démarrage. Livré avec notice d'installation. Fabriqué en Allemagne. Le Pièce

Avec des faisceaux de câbles personnalisés et les micro-boutons sur le guidon, le mécano est toujours confronté à la même question: Où mettre les relais? Les boutons eux-mêmes ne supportent pas de forts courants de commutation.
Instructions :
-
Dimensions : 50mm x 42mm x 12mm
12 V

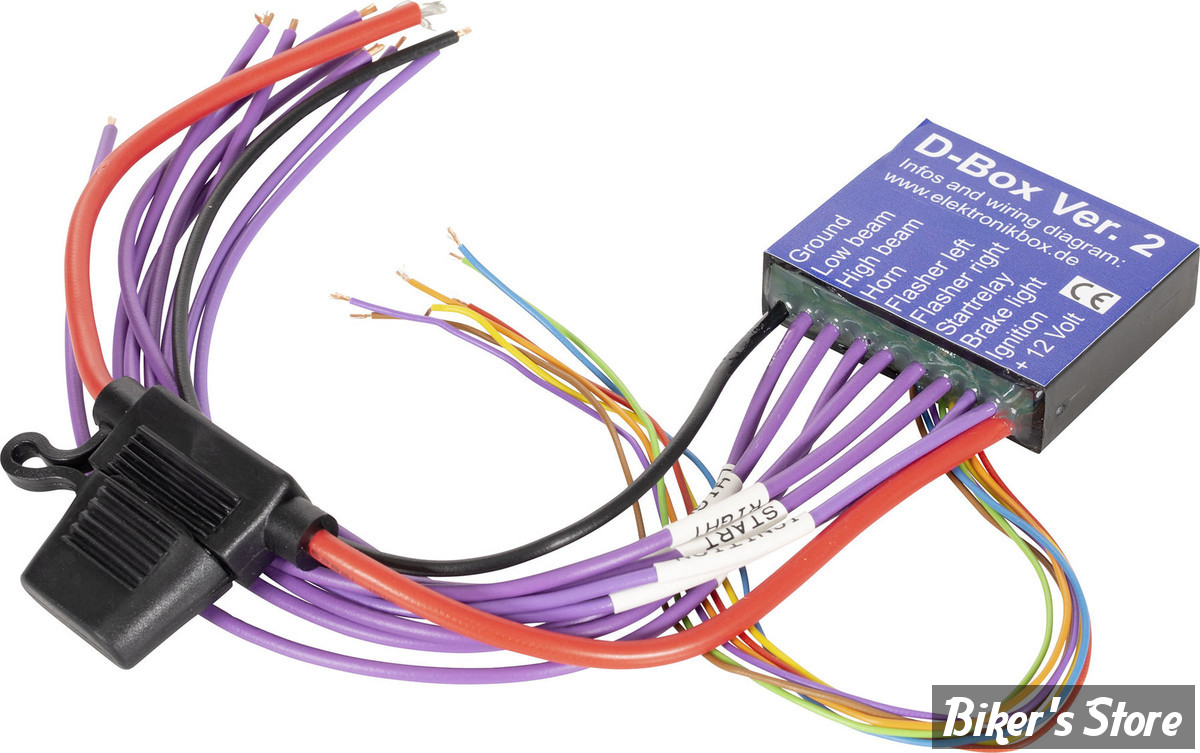

Environ 20 cm de câbles
-

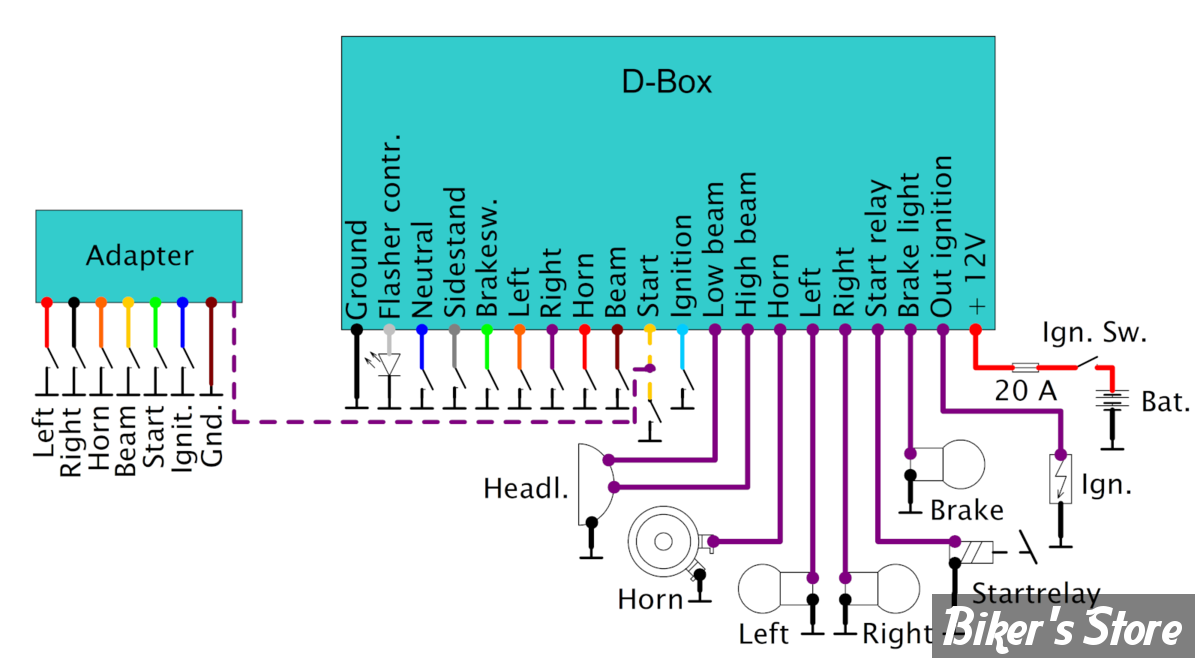

Les modules de commande programmables d'Axel Joost Elektronik combinent les fonctions de base de la moto (klaxon, clignotants independants de la charge, phare, démarreur) en un seul boîtier et s'abstiennent des relais. La version D offre le contontôl additionnel de start/stop moteur et du feu stop. La commande se fait par de fins câbles aux boutons du guidon, les sorties commutent les charges électriques. Les indicateurs et les voyants sont programmables dans une certaine mesure :
  • La fonction de feux de détresse
  • Klaxon et démarreur par des boutons poussoirs momentanés
    Activation de feux de route, feux de croisement et clignotants via boutons poussoirs momentanés ou stock
  • La fonction de jour programmable
  • Fonction programmable de flasher des clignotants lorsque le contact est allumé
  • Arret automatique programmable
  • Démarrage programmable/fonction avec un ou deux boutons poussoirs momentanés
La taille minimale des boîtiers permet un montage dans la lampe, sous le réservoir ou cachés sous la selle ... en bref: partout sur la moto, où il y a un peu de place.
Un avantage à ne pas sous-estimer en plus des économies des relais est aussi que les modules simplifient considérablement le câblage des motos personnalisés et que l'on s'en sort avec très peu de câbles.
Les boîtiers sont encapsulés et étanches.
-

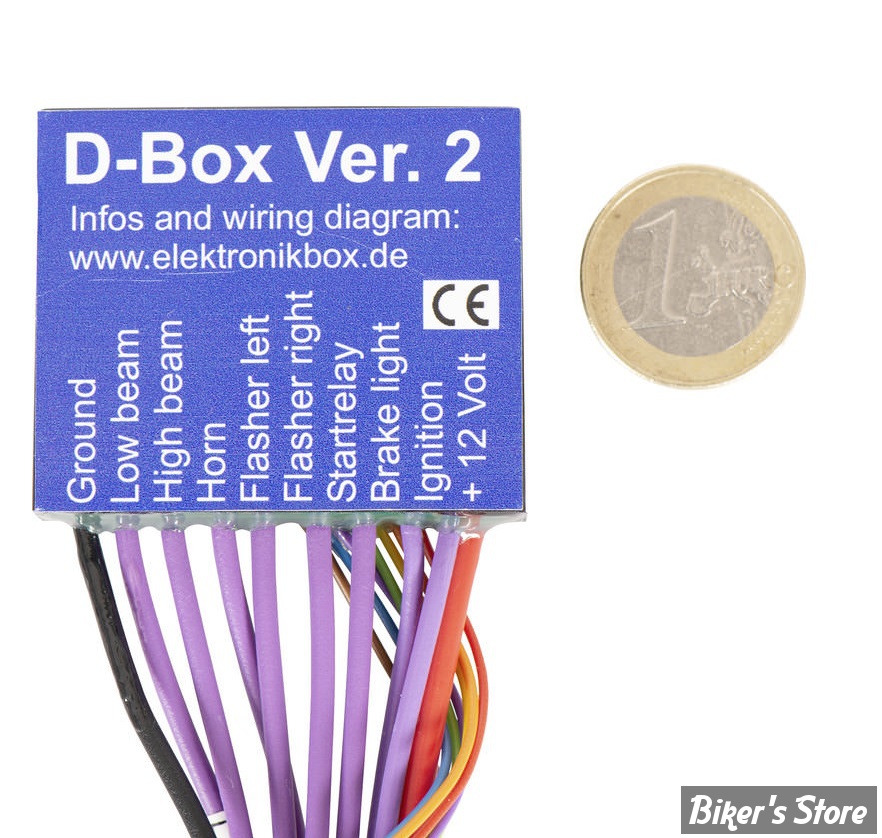

ELEKTRONIKBOX VERSION D

This electronic box version D controlls the main functions of your motorbike in combinations with push buttons. The
following options are possible:
- Integrated flasher relay, contol with buttons or switches
- Auto flasher off function, emergency flasher, "Low Light" dim modus adjustable
- Control of low - and high beam possible with 2 buttons or a switch
- Control of starter relay and motor off with 1 or 2 buttons
- Control of the horn
- Brake light control or user programmable dim function of the rear light.
- 8 status led´s at the outputs give a visible response of the power outputs.
The power outputs are short circuit protected with an implemented self reset function.
-
Dimensions:
50 mm length x 12,5 mm wide x 52 mm height
Body material:
shock resistant ABS plastic, waterresist potted
Case Color:
Black
Connections:
0,14 qmm for inputs, 1 qmm for power outputs
Power consumption in operation:
7 mA
Maximum temperature:
80 degree Celsius
Maximum output current: 5 Ampere Head light, 3 Ampere for other outputs
Input voltage range:
7 - 18 Volt
Maximum current of the 12V ignition connector:
20 Ampere
