ECLATE R - PIECE N° 09 - KIT D'ALLUMAGE - CRANE HI-4N - S&S - SINGLE FIRE - 550-0502

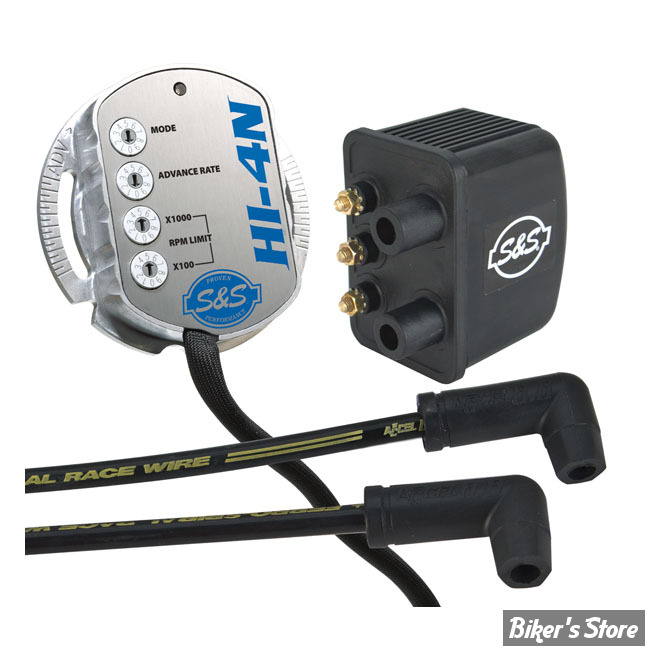

Système d'allumage HI-4N avec allumage, bobine Single Fire Crane, Fils de bougies silicone 8.5mm. Pour Big Twin 1970-1999, Sportster 1971-1999(sauf 1200S), 12 V. Le Kit

S&S IGNITION HI-4N KIT

INCL S&S HI-4N IGNITION; 8.8 MM FERROSPIRAL CORE SPARK PLUG WIRES AND SINGLE FIRE COIL; BASED ON CRANE HI-4N TECHNIQUE

Fits: > 70-99 B.T. (EXCL FUEL INJ); 71-99 XL(NU)

Instructions : www.bikers-store.fr/data/fichesTechniques/docs/510-0277_hi4n_20141215.pdf

Vidéo : www.youtube.com/watch

Un système d'allumage single/dual fire qui offre de nombreuses caractéristiques malgré sa taille très compacte. Le Crane HI-4N possède quatre interrupteurs pour le mode de fonctionnement, la courbe d’allumage et le limiteur de régime (1500-9900 T/min). Les modes de fonctionnement sont :

Single Fire

Dual Fire

Courbe d’allumage OEM

Courbe d’allumage racing

Démarrage au kick

Démarrage électrique

Un boîtier en alu très solide protège les composants électroniques contre les vibrations, l’humidité et la saleté, tout en améliorant l’évacuation de la chaleur. Les marquages de graduations sur la flange facilitent l’ajustage du point d’allumage. Une encoche permet le passage du fil. De robustes supports de capteurs/aimants sont intégrés dans l’embase, ce qui protège les aimants au samarium/cobalt lors du montage. Ils contiennent en outre des concentrateurs de flux, qui augmentent le champ magnétique, pour un allumage précis et fiable.

Pour un usage routier, le fabricant recommande des bobines ayant une résistance d’au moins 2 Ω. Les bobines de plus de 4Ω peuvent diminuer les performances du système.

More power than the stock ignition

Single-fire and dual-fire function built into a single module

All-metal housing provides improved heat dissipation

Ignition advance and timing degree markings are on the metal flange

Convenient cable notch in the housing makes installation easier and prevents damage to the cable

Sensor and magnet housings are built into the all-metal back plate to protect the sensors from damage during installation

Sensor housings contain advanced flux concentrators with high-temperature-resistant samarium/cobalt magnets for accurate, reliable ignition triggering

Electronics are fully enclosed to resist vibration, moisture and dirt

All electronics are mounted directly to the metal housing, which acts as a heat sink

Four rotary switches for ignition mode selection, advance rate, and rev limit

Switches provide accurate, repeatable settings

PART #2101-0345 includes HI-4N ignition module only; PART #2101-0346 includes ignition module, S&S ignition coil and correct-length spark plug wires

Require timing rotor OEM # 32402-83 (not included)

Made in the U.S.A.
