BOITIER DE CONTROLE ELECTRONIQUE - ELECTRONICBOX - BRAIN BOX C1 -

Promotion

327,47 € TTC

363,86 € TTC

-10%

Réf : MCS567423

AJ Elektronic

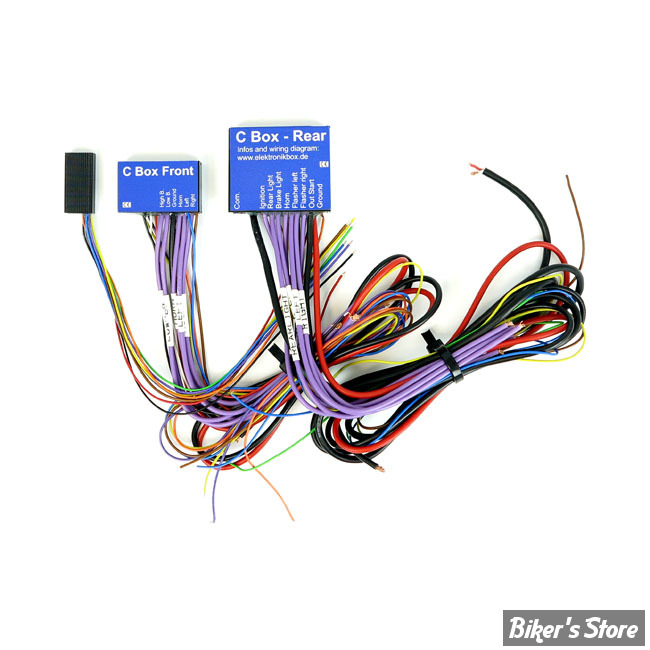

Inclu boitier C Box avant et C Box arrière + 1 adaptateur de câblage de guidon. Le kit

La version Elektronicbox G et G2 intègre les mêmes caractéristiques que Elektronicbox Version D et est disponible avec un ou deux adaptateurs pour les commandes au guidon. Vous pouvez joindre tous les boutons poussoirs à ces adaptateurs et seulement venez 1 (un) mince fil à travers votre guidon vers la Elektronicbox. Cela rend beaucoup plus facile le cablage pour obtenir un look beaucoup plus propre. Vous avez également la possibilité de connecter le commutateur neutre et l'interrupteur de la béquille latérale, que l'on trouve sur les modèles plus récents. Le stop peu etre baissé à 40% et fonctionner comme comme un feu tant que le frein n'est pas activé.

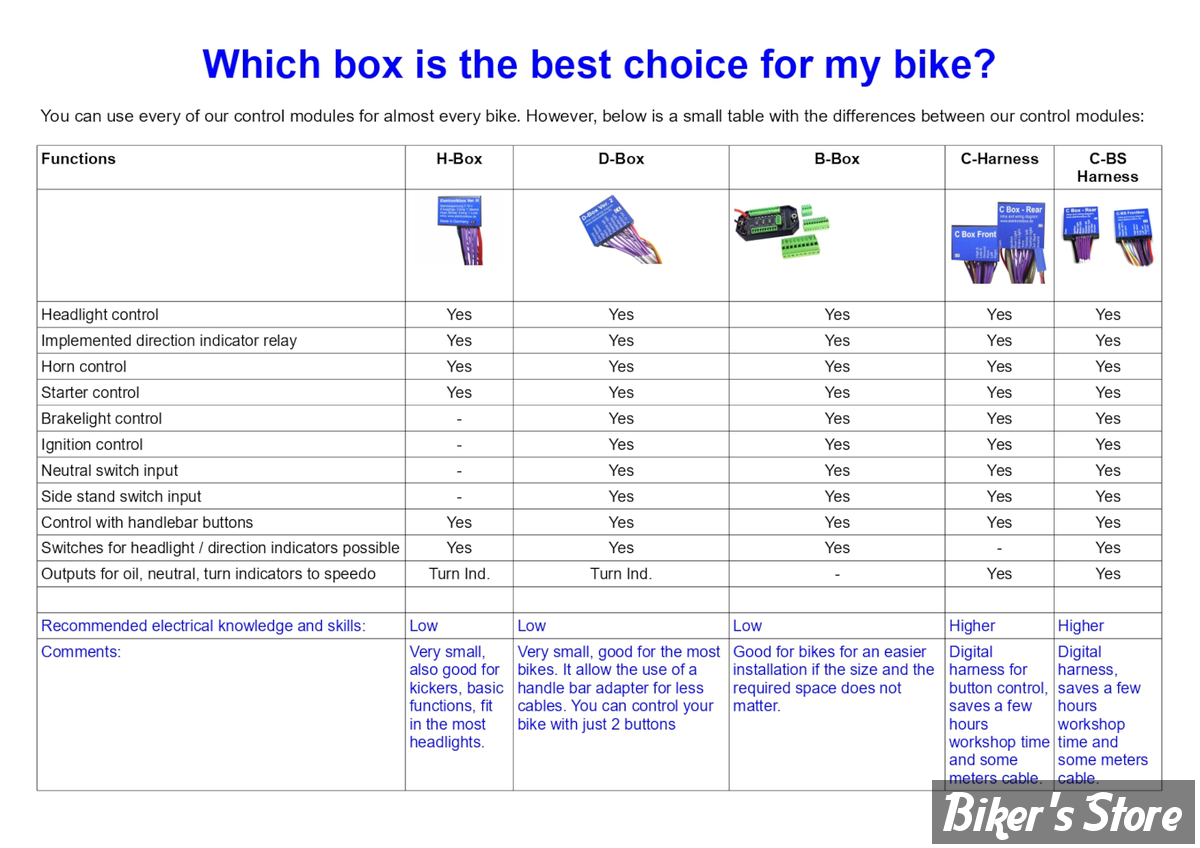

Il existe différents boîtiers électroniques disponibles et ceux-ci sont une excellente solution pour réduire la quantité de fils sur une moto. Cependant, il est encore surprenant de savoir combien de câbles vous devez installer sur une moto et encore plus surprenant que cela puisse prendre 10-20 heures pour installer tous les câbles.

Mais maintenant il y a cette solution de communication numérique qui réduit drastiquement le nombre de fils et qui est conçue pour être utilisée avec des boutons-poussoirs momentanés.

Les kits comprennent deux interfaces de communication, une pour l'arrière et une pour l'avant.

Ces kits sont disponibles avec un adaptateur de guidon pour les motos avec une seule cocotte au guidon, ou deux adaptateurs de guidon pour les motos avec deux cocottes.

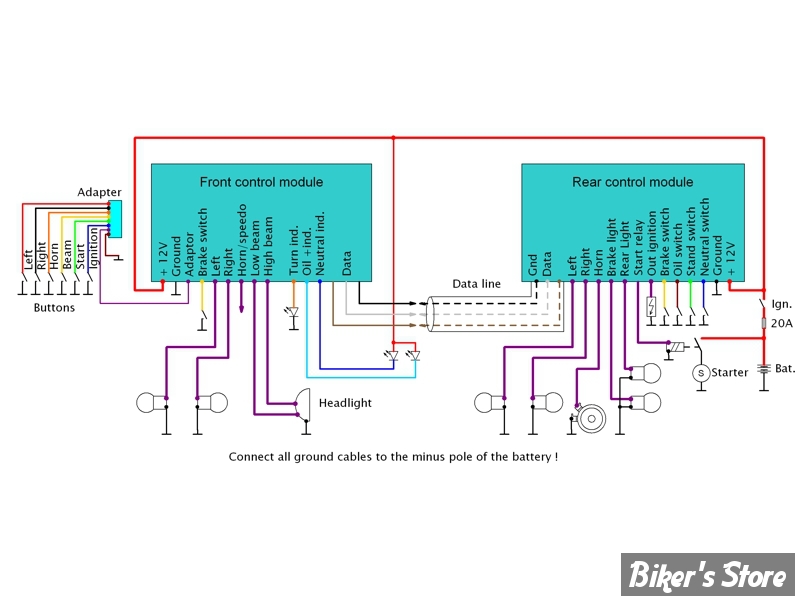

Les adaptateurs sont assez petits pour être placés à l'intérieur du guidon et toutes les commandes sont envoyées sur un seul fil depuis les commutateurs à bouton-poussoir jusqu'au boîtier de communication avant qui mesure seulement 40x25x12mm, est assez petit pour tenir dans votre phare. Les boîtiers de commande communiquent entre eux par l'intermédiaire d'un câble de bus en série mince, de sorte que tout le câblage avant-arrière que vous aurez est un câble bus série et un pour alimenter le tout. Les deux kits sont livrés complets avec des schémas de câblage faciles à comprendre. Il n'y a pas plus facile.

Instructions :

elektronikbox.de/downloads/Installation_C-Box_uk.pdf

-

AXEL JOOST ELEKTRONIK, HARNAIS NUMÉRIQUE POUR BRAIN BOX C1

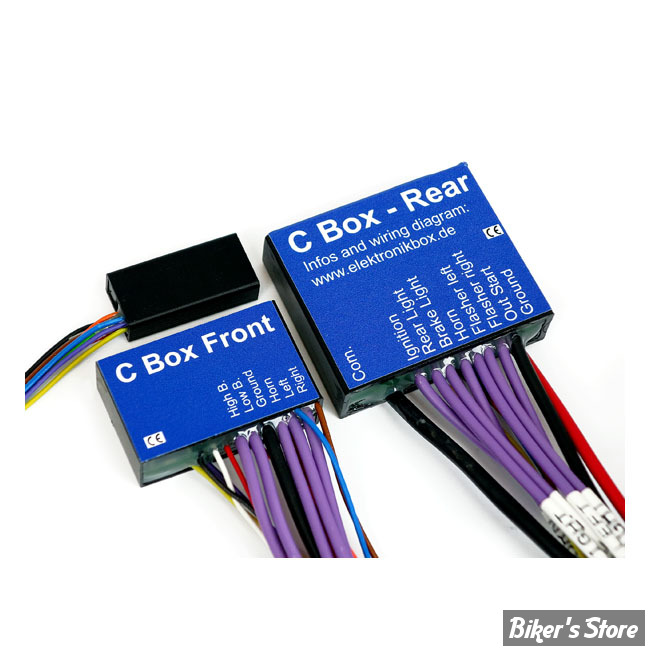

Harnais C-1 ; Utilisé en combinaison avec une boîte AJ Elektronik; Incl. C Box avant et C Box arrière + 1 adaptateur de câblage de guidon. Après l'installation d'une boîte cérébrale, il y a beaucoup moins de câblage, mais il y a encore beaucoup à gagner. Ces faisceaux de câbles numériques (ou en fait des sous-boîtes cérébrales) ont été conçus pour simplifier et réduire davantage le câblage visible. Le harnais universel-C (C dans le nom de la pièce signifie Communication) pour la commande par bouton-poussoir permet une nouvelle façon de "contrôler le vélo" propre. Un petit boîtier adaptateur de câblage au guidon (C Box avant) et un petit boîtier adaptateur de câblage à l'arrière (C Box arrière) prennent le contrôle complet grâce à un câblage série fin. Le câblage le plus épais pour alimenter les utilisateurs est connecté à la boîte cérébrale elle-même. Dans l'ensemble, moins de mètres de câblage, un câblage plus court pour les utilisateurs et des installations plus simples et plus rapides sur les vélos personnalisés nouvellement construits.
-
Dimensions:
Unité de guidon : 40 mm de longueur x 12,5 mm de largeur x 25 mm de hauteur
Unité de cadre : 50 mm x 42 mm x 12 mm, adaptateur de guidon 24 mm x 10 mm x 8 mm
Matériau du corps : plastique ABS résistant aux chocs, résistant à l'eau en pot
Couleur du boîtier :Noir
Connexions : 0,1 qmm pour les entrées, 1 qmm pour les sorties de puissance, longueur 20 cm
Consommation électrique en fonctionnement :14 mA
Température maximale:80 degrés Celsius
Courant de sortie maximal : 5 ampères pour la lampe frontale, 3 ampères pour toutes les autres sorties
Plage de tension d'entrée:7 - 18 volts
Courant maximum du connecteur d'allumage 12V :20 ampères
